GUD型矿用本安型顶板位移监测仪

顶板位移监测仪是监测顶板岩层分离时所产生位移量、顶板位移、巷道移动的 设备。它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。本仪器jing度高、光控显示、安装方便简单等是煤矿矿压监测的仪器。

产品参数:

1、用户自设定报警值， LED发光指示

2、红外遥控采集、显示离层数据。也可将数据传输到计算机处理

3、微功耗设计，内置电池可连续工作一年以上。

4、测量精度高、减少了人为的读数误差。

5、免维护，使用过程中用户不需要任何操作，也不需要换电池。

6、量程：浅基点4米，深基点8米

7、测量范围：0-300mm

8．测量精度：1%

9、电源：4.5V 50UA（平均电流）

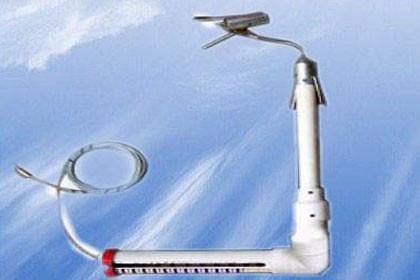

顶板离层指示仪是一种检测顶板岩层移动的监 测 仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的 依据。从而有效的防止顶板坍落事故的发生，确保煤矿生产。

顶板离层仪主要有基点锚固器、钢绞线、套筒、游标、拉紧螺丝组成。

产品参数：

①测量方式：反光彩色显示；②测量点数：2个；③深基点量程：200㎜；④读数精度：1㎜；⑤安装锚孔直径：27-42㎜

顶板离层监视仪又称托盘式顶板离层指示仪，是一种监测顶板岩层移动的 监测仪器，主要适用采用锚杆支护的巷道顶板及需要测量顶板位移的工作面，为煤矿工程 人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的防止顶板坍落事故的发生，确保煤矿 生产。

主要技术指标：①量程刻度：15cm；②安装点：2点/3点；③分辨率：1mm；④点距离：4米/8米。

锚杆测力计是测定锚杆受力变化的仪器，它对工程中常见的各类锚杆均可使用。通过对锚杆工况的监测，以便对锚杆支护质量进行监控，因而也对巷道、峒室、围岩应力（应力显现）进行监控，是研究巷道峒室之稳定性不可缺的监测仪器。
