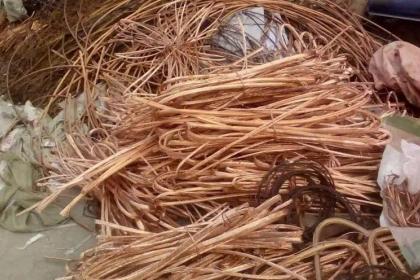

废铜作为精炼铜的主要原料之一，包括旧废铜和新废铜，旧废铜来自旧设备和旧机器，废弃的楼房和地下管道；新废铜来自加工厂弃掉的铜屑（铜材的产出比为50%左右），一般废铜供应较稳定，废铜可以分为：裸杂铜（品位在90%以上）、黄杂铜（电线）、含铜物料（旧马达、电路板）；由废铜和其他类似材料生产出的铜，也称为再生铜。

到国外采购废杂铜不能光贪便宜，要针对产品应用要求、加工利用方式进行采购，否则将对产品质量、加工难度和环境治理产生严重影响。废杂铜的预处理是重要的一环，否则严重 影响产品质量，增加加工难度，要仔细“分拣”、“分类”、“分离异类金属和有机物”，让用户按铜品位要 求择优选择，要修订现有的分类标准。

紫铜手工氩弧焊，通常是采用直流正接，即钨极接负极。为了消除气孔，保证焊缝根部可靠的熔合和焊透，必须提高焊接速度，减少氩气消耗量，并预热焊件。板厚小于3毫米时，预热温度为150~300℃；板厚大于3毫米时，预热温度为350~500℃。预热温度不宜过高，否则使焊接接头的机械性能降低。

对接接头板厚小于3毫米时，不开坡口；板厚为3～10毫米时， 开V型坡口，坡口角度为60~70o； 板厚大于10毫米时，开X型坡口，坡口角度为60~70o；为避免未焊透，一般不留钝边。根据板厚和坡口尺寸，对接接头的装配间隙在0.5～1.5毫米范围内选取。
