一：产品说明

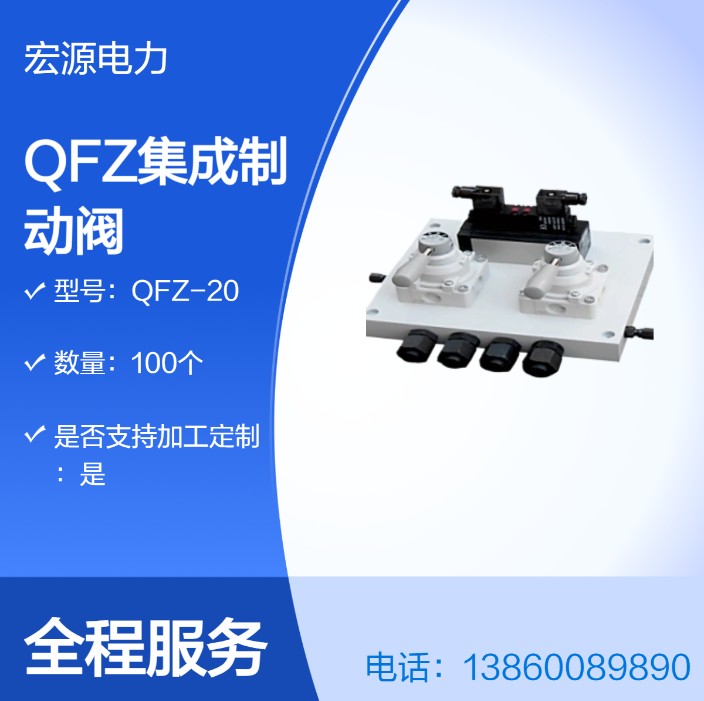

QFZ集成制动阀组应用于水电站机组制动系统，将手动、自动工作回路集成于一体，实现机组的手动制动、手动落风闸、自动制动、自动落风闸等功能。它由两个手转阀、一个电磁换向阀和安装底板组成，简化掉传统制动回路中的所有管道，便于安装、使用、维护。
二：产品特点
采用板式结构，密封性能好、集成化程度高、体积小、重量轻。
两个手转阀、一个电磁换向阀采用进口产品，可靠性高，且电磁换向阀本身带手动。
手动工作回路与自动工作回路互不影响、互不干扰。
整套装置所有零部件均采用不锈材料，适于在潮湿环境下工作。
三：技术参数
工作压力：0.3~1MPa;
工作介质：无腐蚀性气体；
介质温度：小于60℃;
公称通径:10mm、5mm、20mm
电源电压：24VDC、110VDC、220VAC、220VDC
连接方式：标准管接头连接（GB3733-83）
外形尺寸：250mm*225mm*160mm
四：核心特点
集成化设计：板式结构紧凑，体积小、重量轻，密封性能优异。
双回路独立：手动与自动工作回路互不干扰，确保系统可靠性。
耐环境性：全不锈钢材质，适应潮湿环境长期运行。
关键部件：采用进口手转阀和带手动功能的电磁换向阀。
五：工作原理
手动制动：通过手转阀直接控制液压回路，实现机械制动。
自动制动：电磁换向阀接收控制信号，切换液压通路至制动油缸。
联动保护：集成安全阀防止系统超压，确保制动过程平稳。
