结构
采用喷雾塔填料层作为气液两相接触元件的传质设备。填料支撑板设置在填料塔底部，填料以堆叠方式排列在支撑板上。
填料压力板安装在填料上方，以防止向上气流吹出。喷雾塔从塔顶喷出液体，通过液体分布器到达填料，并沿填料表面向动。
气体从塔底分布后，液体通过填料层的空隙连续逆流。在填料表面，气液两相紧密接触，进行传质。当液体沿填料层流动时，有时会有壁面流动。壁面流动效应导致气液两相在填料层中的分布不均匀，导致传质效率下降。因此，将喷雾塔中的填
料层分成两部分，中间设置有再分配装置，再分配后再喷洒到下部填料上。

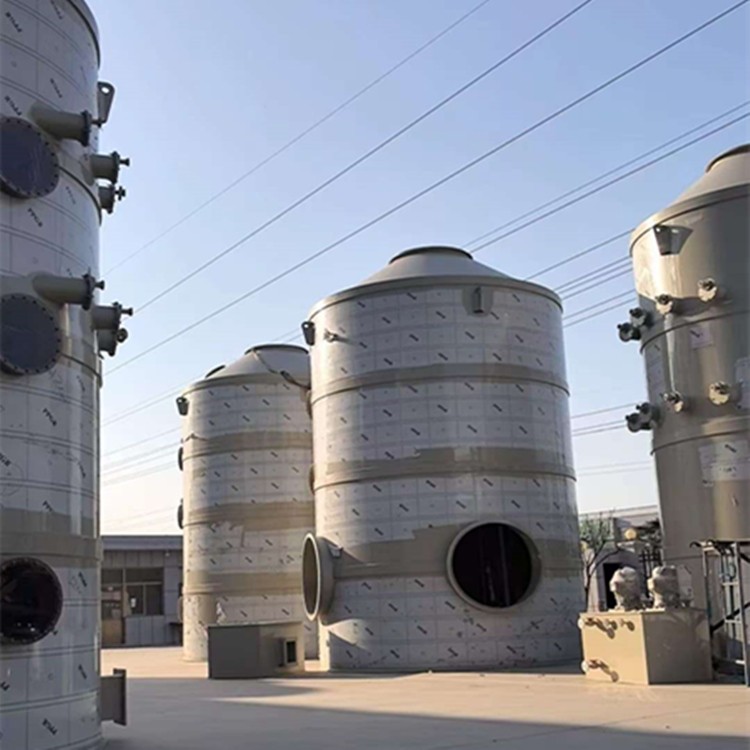

喷雾塔，又称喷淋塔。塔内无填料或塔板，但却设置有喷嘴的吸收塔。液体由塔顶进入，经过喷嘴被喷成雾状或雨滴状；气体由塔下部进入，与雾状或雨滴状的液体密切接触进行传质．使气体中易溶组分被吸收。结构简单，不易被堵塞，阻力小，
操作维修方便。
