一、雷达物位计产品简介
YKD800系列雷达物位计是采用雷达式物位测量技术，采用微波脉冲测量原理，测量距离可达35米，可用于对存储罐、中间缓冲罐及过程容器中的物料的物位测量，并输出线性的4~20mA模拟信号。
二、雷达物位计测量原理
YKD800系列雷达物位计是将发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。YKD800系列雷达物位计即使在工况比较复杂，存在虚假回波的情况下，用微处理技术和调试软件也可以准确的分析出物位的回波。
图中：E-雷达物位计安装法兰接口以下高度F-液位量程 D-距物位表面的距离 L-物料的物位l-雷达物位计安装距管壁的距离
三、雷达物位计技术参数
测量介质：液体、浆料、固体
工作频率：6.8GHz 高频26GHz 80GHZ
测量范围：0~20M(可以扩展到35M)
重复性 ：±3mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：>0.2s(根据具体使用情况而定)
输出信号：4~20mA
供电电源：24V DC(+/-10%)，波纹电压：1Vpp
精度 ：<0.1%
通讯接口：HART通讯协议
波 束 角： 24°ZHD801, ZHD802
18°ZHD803 带DN150法兰
14°ZHD803 带DN200法兰
12°ZHD803 带DN250法兰

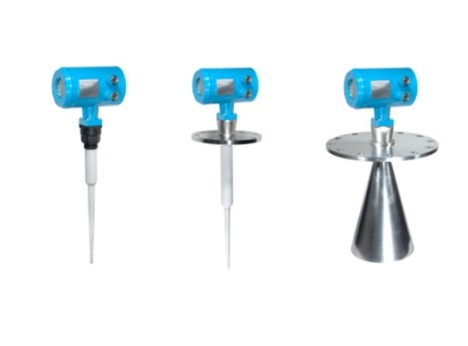

过程连接：ZHD801 (PP，PTFE天线) ：G1-1/2 316L不锈钢，：
ZHD802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150
ZHD803(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
天线材质：ZHD801、ZHD802为PP/PTFE
