SMAC音圈电机执行器

电动缸

CA系列电动缸设计用于大多数要求苛刻的自动化任务，它是可以挑战气动装置的直线电机。相比普通的气动装置它们提供长寿命和多种精度和重复性的推力控制和定位。在大多数应用案例中，CA系列电动缸传统的外形和多种多样的安装点允许直接改变电动缸的式样以满足应用需求。

常用型号：CAL12-010-5、CAL36-015-5、CAL36-025-5、CAL36-050-5、CAL75-015-5、CAL75-015-7、CAL75-025-5、CAL75-025-7、CAL75-050-5、CAL75-050-7、CAL75-050-8。

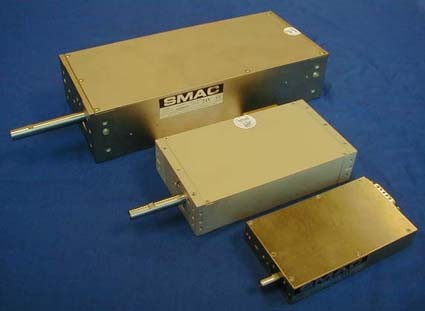

直线型执行器

SMAC对于直线型执行器，提供多种的选择。范围从精巧的5mm行程，10mm厚度到行程150mm或推力250N。在所有SMAC产品中，标准的编码器解析度为5微米，其他还有1微米，0.5微米,0.1,0.05微米等选择。

常用型号：LCA25-010-5、LCA25-010-7、LAL10-005-5、LAL15-015-5 24、LAL20-010-5、LAL20-015-5、LAL20-015-6、LAL20-025-5、LAL35-025-6、LAL35-025-7、LAL35-050-5、LAL35-050-7、LAL35-100-5、AL55-050-5、LAL55-050-7 、LAL55-100-5、LAL55-100-7、LAL55-150-5、LAL55-150-7、95-015-7、LAL95-015-8、LAL95-025-8、LAL95-050-7、LAL300-050-8、LAL500-025-8、LAL500-050-8。

直线加旋转型执行器

SMAC提供多种不同的直线加旋转型执行器作选择，它可搭配直接驱动式或附减速机的旋转电机，在所有SMAC执行器中，线性解析度标准为5微米（micron）,另有其他选择，如1微米、0.5微米及0.1微米。旋转解析度，则有4864 counts/rev, 8000 counts/rev, 14400 counts/rev, 20000 counts/rev，50000 counts/rev等选项。

常用型号：LAR15-015-5、LAR20-015-5、LAR31-017-5、LAR31-027-5、LAR31-031-5、LAR31-050-6、LAR35-025-5、LAR35-050-5、LAR55-050-5、LAR55-050-7、LAR55-100-5、LAR55-100-7、LAR95-015-7、LAR95-050-7、LAR300-050-8。

音圈电机驱动XY 平台

为了适合不同客户的需要，SMAC提供了一些XY平台，行程有10x10mm、 25x25mm、60x60mm和100x100mm。编码器解析度有5um, 1um, 0.5um, 0.1um等选择。

常用型号：LXY10-010-7、LXY15-015-7、LXY25-025-8、LXYM15-015。

直线滑块型执行器

SMAC对于直线滑块型执行器提供多种的选择。此款设计是以直线型执行器（LAL）为基础，其操作特性与直线型（LAL）相同，区别是：直线型附有一根轴而直线滑块型则无。在所有SMAC产品中，标准的编码器解析度为5微米，其他还有1微米，0.5微米,0.1微米等选择。

常用型号：LAS10-005-5、LAS15-015-5、LAS20-010-5、LAS20-015-5、LAS20W-015-6、LAS20-025-5、LASW20-011-5、LAS35-025-6、LAS35-025-7、LAS35-050-5、LAS35-050-7、LAS35-100-5、LAS35-100-7、LAS55-050-5、LAS55-050-7、LAS55-150-5、LAS55-150-7、LAS95-015-7、LAS95-015-8、LAS95-025-8、LAS95-050-7、LAS300-050-8。

机械夹指

SMAC所提供的各款机械夹指，在生物医学及工业测量上有很多的应用。尤其是力可作细微的控制（5克），所以在夹取与放置的过程中不会损毁易碎的工件或试管玻璃等。另外，可作内外径及各种尺寸的测量，其定位解析度有5um, 1um, 0.5um, 0.1um 供选择。

常用型号：GRP17-010-5、GRP20-010-5、GRP35-030-5、GRP50-030-7。

LAA-5放大器

SMAC的LAA-5放大器提供控制电流来驱动所有SMAC执行器、XY平台及机械夹指，其输出电流是正比于来自用户端伺服控制器的控制信号（+/-10Volts）。在使用单一电源，可进而提供执行器正反或反向电流，为另一种搭配方式。

在操作时，以下两种状况放大器是关闭的：

*LED 红灯：禁止信号从控制器或执行器来

*LED 黄灯：出错信号（过热）从内部热阻器来

产品特性:

重量: 210克

尺寸: 119.4(L)x85(W)x28.6mm(H)

操作电源: 24 VDC/3 Amps 或 48 VDC/3 Amps

输入控制讯号: +/- 10 Volts

输出控制致动器电流: +/- 3 Amps

操作温度: 0C ~ 50C

调变频率: 55KHz

LED 绿灯:开机正常

LED 黄灯:侦错讯号

LED 红灯:禁制讯号

I/Os:Limit+/-, Fault, OverTemp, Inhibit, A+/-, B+/-, Index+/-, Rotary Coarse Home

LAD-1智能型驱动器

SMAC所提供的驱动器，是一种装置，它可以接受从用户端来的步进控制信号或脉冲信号。也就是說, 用户可以使用步进控制器通过此驱动器来控制SMAC音圈电机执行器、XY平台、 机械夹指或碳刷式DC直流伺服电机。

LAD-1 驱动器的介面,包含一个搏期调变(PWM)的DC直流电机驱动器， 四分之一分割的差动式编码器介面, 八个专用数位式光偶绝缘输入接点, 四个专用数位式光偶绝缘输出接点及RS-232通讯介面。尤其其位置模式与扭力模式的切换I/O, 更提供给客户一种独特的运动控制。

因此本产品为客户提供了一种选择，特別是不想变更其原有步进控制系統的客户。

产品特点:

重量: 300克

尺寸: 133(L)x103(W)x30mm(H)

操作电源: 24 VDC/3 Amps 或 48 VDC/3 Amps

输入控制讯号: 脉冲式或步进式

操作运动模式: 位置,扭力

伺服更新速率: 10Khz, PID控制

搏期调变频率(PWM): 19.531KHz

编码器I/O: 差动式(Differential)

编码器供给电压: 5VDC

编码器输入电压: 5.5 VDC, -0.1 VDC

编码器读数速率:每秒一百万个四分之一分割读数

专用光绝缘数字输入点: Reset重置, Clear清除, Output Limit(2)输出极限二个, Mode(2)运动模式切换二个, Count Up/Step(+5VDC only)读数递增/步进, Count Down/Direction(+5VDC only)读数递减/方向

专用光绝缘数字输出点: Ready准备完成, Over-Temp过热, Overflow电流过载, In Position到位功能

通讯接口: RS-232 (9600 baud, 8bits, 1 Stop Bit, No Parity, XON/XOFF)

更多产品信息请联系产品经理：黄章平 联系(微信） 邮箱@

单、双轴控制器

SMAC所提供的单轴（LAC-1）或双轴（LAC-25）伺服控制器乃量身设计的，用来发挥SMAC各式执行器、机械夹指及XY平台的操作性能。它们提供位置、速度、加速度及力等方面的编程控制，并且可编程满足不同的视窗设定 (GO/NO-GO)，在工作执行中，实施闭回路监视，以确保工作质量。此两种控制器配合单一连接电缆线，便可连接所有SMAC直线型、滑块型、直线加旋转型执行器，同时也可适用于SMAC XY 平台及机械夹指。其快速的伺服读取速率为200微秒(micronseconds)，是高速操作所不可缺的选择。

产品优点:
