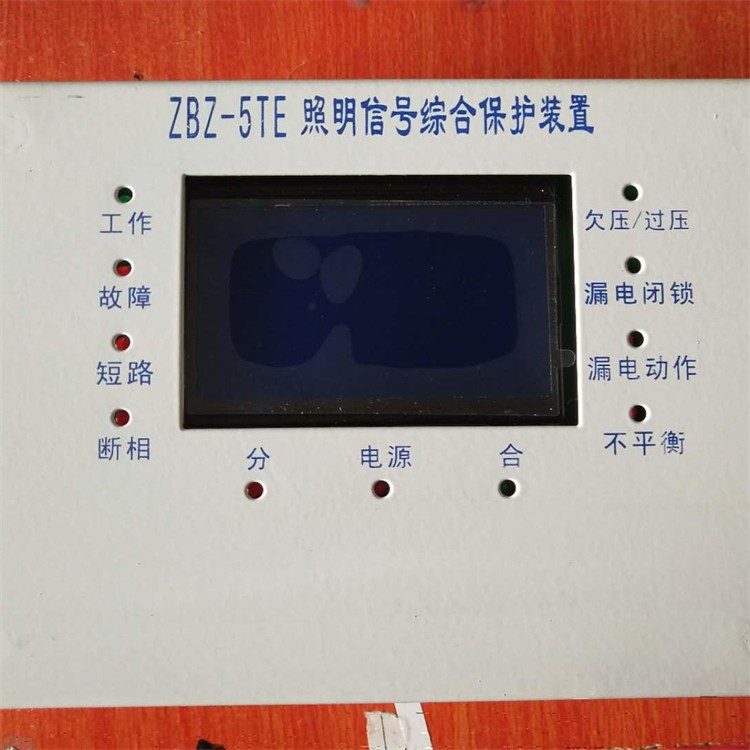

ZBZ-5TE照明信号综合保护装置
一、用途
ZBZ系列矿用隔爆型照明信号综合保护装置(简称照明综保)为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。可以取代现有的2.5KVA或4KVA干式变压器及手动防爆开关的多体控制方式。
ZBZ-5TE矿用隔爆型照明信号综合保护装置的主要特点:是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz，标称电压在380V及以上电网中，提供供电电压可靠性的控制装置。本装置以32位单片机为核心，辅以工业级外围芯片，以及科学的算法,保护可靠灵敏，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力。在装置的设计上，采用标准化、模块化硬件设计，高精度的AD转换，专用电源模块,品体计时。在用户界面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作授权密码，有效防止误操作发生。本综合保护器存贮一套定值，并可在线查询、修改，具备事件顺序记录、及事件、遥测、遥信远传等功能。具备完备的自检功能，故障定位到主要芯片。综保配置带隔离RS-485和CAN标准通讯接口，通讯方式可采用通信电缆线。
二、工作条件
1、海拔高度不超过 2000 米，周围环境压力为(0.8~1.1)x10Pa
2、环境温度-5'C~+40°C
3、空气相对湿度不大于95%(+25°C)在无强烈震动和冲击振动的环境4、
4、含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽的环境中安装于各种型号照明保隔爆腔内。工作电压允许波动范围:75%~110%e
5、过电压保护(可以整定，一般为 1.15Ue)可靠保护。当电网电压高于额定值一定倍值时欠电压保护
6、当电网电压低于额定值一定倍值时(可以整定，一般为0.75Ue)可靠保护
7、电网实时电流电压显示:显示当前电网电压及三相负载电流值，精度±5%。
8、瓦斯闭锁保护。
9、风电闭锁保护。
10、故障原因记忆功能，有前20次故障分断原因详细记录，
11、具备模拟故障试验自检功能
12、晶体分频计时功能
13、二级密码保护功能。
