广州德肯电子股份有限公司

型号

THS 6110

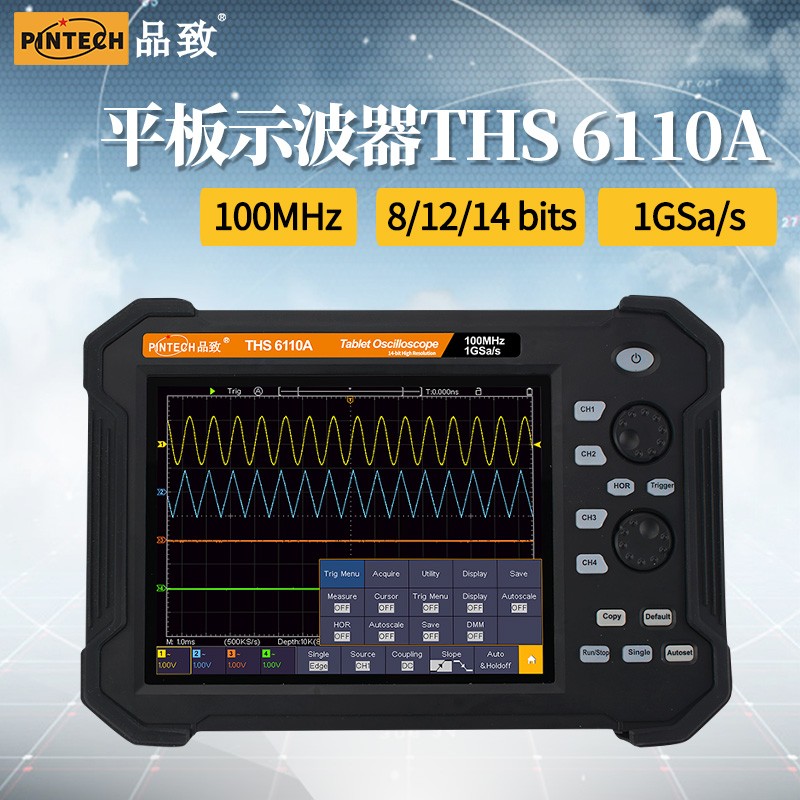

THS 6110A

带宽

DC-100MHz

DC-100MHz

采样率

1GS/s

垂直分辨率(A/D))

8bits

8/12/14 bits

存储深度

40M

波形刷新率

45,000 wfms/s

时基范围(s/div)

1ns/div - 1000s/div, step by 1 - 2 - 5

通道

4

显示

8英寸(800×600)TFT LCD，多点触控电容屏

输入阻抗

1MΩ±2%，与15pF±5pF并联

输入电压

1MΩ ≤ 300Vrms;

探头衰减系数

0.001X - 1000X, step by 1 - 2 - 5

频率稳定度

±2.5ppm

工作温度

0~40℃

工作湿度

0~90%RH

输入耦合DC, AC, GND

垂直灵敏度

1mV/div - 10V/div (at input)

触发类型

边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN

解码类型

I2C, SPI, RS232, CAN

触发方式

自动, 正常, 单次

自动测量

峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、值、小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数

数学操作

＋, －, ×, ÷, FFT，自定义函数运算

存储波形

100组

通信

USB, Pass/Fail, LAN, WIFI

频率计

支持

电池

7.4V, 8000mAh，5小时操作

尺寸

270x191x48（mm）

重量（仪器不含配件）

约1.7公斤
